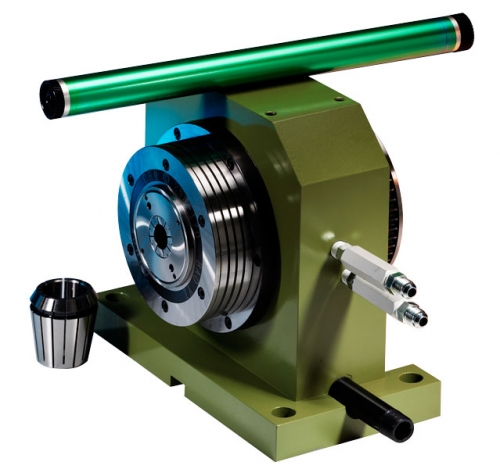

雙向主軸夾頭(雙筒夾)

產品特色 Feature



產品說明:

雙向主軸夾頭=主軸+迴轉缸+快速夾頭三項主件統合為一新切削工具關鍵零組件,傳統工件需要兩端()加工、倒角。以往車削一端基準面,再調換另一端才能完成加工程序。雙向主軸夾頭是為了、方便節省時間,主軸迴轉夾持工件兩端同時車削,大幅度縮短加工時間、提高精度,又提昇兩端同軸度等於零。

特點說明:

全新開發空、油壓雙向主軸夾頭,加強防水、防塵功能性。採用ER筒夾系列精密高≦0.03mmC-50筒夾以上採用自製,主軸鋼性高、本體鑄件採用FCD-45,雙活塞、雙筒夾設計。客戶機床設計更進步,主軸安裝要求考瀘排水、排屑功能,故本公司主軸設計應客戶需求,而設計不同角度排例方式。

產品簡介


產品規格

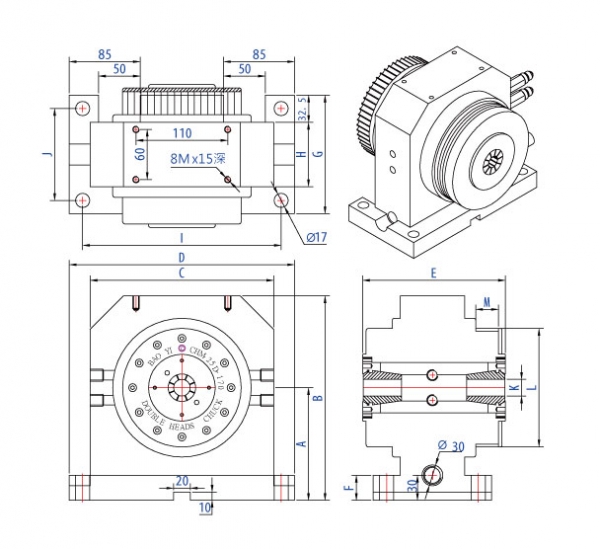

型號 A B C D E F G H I J K L M
CHM-50D-125 135 245 220 270 125 30 142 77 238 110 50 HTD-8M-70T 27
CHM-25D-170 135 245 220 270 170 30 142 77 238 110 25 HTD-8M-56T 27
CAM-25D-170 135 245 220 270 170 30 142 77 238 110 25 HTD-8M-56T 27
CHM-34D-220 135 245 220 270 220 30 142 77 238 110 34 HTD-8M-66T 27
CHM-50D-220 135 245 220 270 220 30 142 77 238 110 50 HTD-8M-70T 27
CHM-32D-300



型號 驅動壓力 最高轉速 最高壓力 夾持扭力 夾持孔徑 筒夾規格 重量
CHM-50D-125 油壓 RPM-1800 20kg/cm² 6800KG-15KG/cm² Ø15-Ø50 C-50
CHM-25D-170 油壓 RPM-2500 20kg/cm² 5000KG-15KG/cm² Ø3-Ø25 ER-40
CHM-25D-170 空壓 RPM-3000 8kg/cm² 2000KG-6KG/cm² Ø3-Ø25 ER-40
CHM-24D-220 油壓 RPM-2500 20kg/cm² 5900KG-15KG/cm² Ø3-Ø34 ER-50
CHM-50D-220 油壓 RPM-1800 20kg/cm² 6800KG-15KG/cm² Ø15-Ø50 C-50
CHM-32D-300
